Лінійний УЗД-датчик L14-3Ws, 4,0–15,0 МГц, Mindray

Лінійний УЗД-датчик L14-3Ws, 4,0–15,0 МГц, Mindray

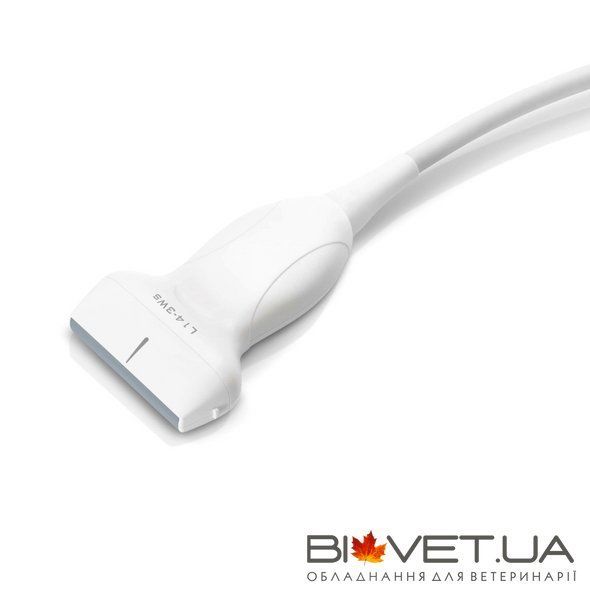

Mindray L14-3Ws — широкосмуговий лінійний датчик для професійної ветеринарної ультразвукової діагностики, сумісний із системою Mindray Vetus 9. Модель призначена для абдомінальних, офтальмологічних досліджень і візуалізації малих органів у собак та котів, а також діагностики опорно-рухової системи (MSK) у коней.

Датчик працює в частотному діапазоні 4,0–15,0 МГц та оснащений широкою лінійною матрицею. У технічній документації Mindray для L14-3Ws зазначено поле огляду 50,8 мм, що дозволяє охоплювати значну анатомічну ділянку в одному ультразвуковому зрізі. Модель підтримує розширені можливості еластографії та ультразвуково-контрольованих інтервенцій.

* Ширина поля огляду наведена за документацією Mindray для моделі L14-3Ws. У специфікації Vetus 9 V2.0 окреме значення FOV не зазначене.

Для яких досліджень використовується L14-3Ws?

Лінійна матриця Mindray L14-3Ws забезпечує прямокутне ультразвукове зображення та дозволяє детально оцінювати анатомічні структури на різній глибині. Широка сканувальна поверхня особливо корисна під час досліджень, де необхідно охопити протяжну ділянку тканин і водночас зберегти високу деталізацію зображення.

Широкий частотний діапазон 4,0–15,0 МГц

Mindray L14-3Ws працює в діапазоні 4,0–15,0 МГц, поєднуючи можливість дослідження відносно глибоко розташованих тканин із високою деталізацією поверхневих анатомічних структур.

Нижчі робочі частоти сприяють збільшенню глибини проникнення ультразвукового сигналу, тоді як вищі частоти дозволяють отримувати зображення з вищою просторовою роздільною здатністю.

Таке поєднання особливо корисне під час абдомінальних досліджень, діагностики малих органів та оцінки м’яких тканин опорно-рухової системи, де вимоги до глибини й деталізації зображення можуть суттєво відрізнятися.

Широка лінійна матриця для дослідження протяжних структур

Для моделі L14-3Ws у загальній документації Mindray зазначене поле огляду шириною 50,8 мм. Лінійна матриця формує прямокутне ультразвукове зображення з рівномірною шириною в ближньому та дальньому полі.

Широка сканувальна поверхня дає можливість охоплювати більшу ділянку тканин за один прохід. Це особливо практично під час дослідження сухожиль, м’язів, зв’язок та інших протяжних анатомічних структур.

У ветеринарній ортопедії така конструкція допомагає послідовно оцінювати структуру м’яких тканин і відстежувати їхні зміни вздовж досліджуваної ділянки.

Розширені можливості діагностики з Mindray Vetus 9

У поєднанні із системою Mindray Vetus 9 датчик L14-3Ws підтримує низку сучасних технологій ультразвукової візуалізації та аналізу механічних властивостей тканин.

iScape — панорамне сканування для створення розширених зображень протяжних анатомічних структур. Особливо корисне під час оцінки м’яких тканин та опорно-рухової системи.

Smart 3D — тривимірна реконструкція ультразвукових зображень для просторової оцінки досліджуваних структур.

Free Xros M — анатомічний M-режим для оцінки руху структур уздовж вибраної лінії сканування.

Elastography (Abdomen, Small Parts) — еластографічна візуалізація для оцінки відмінностей механічних властивостей тканин під час абдомінальних досліджень і досліджень малих органів.

STE (Sound Touch Elastography) — зсувнохвильова еластографія для оцінки жорсткості тканин у межах абдомінальних досліджень і діагностики малих органів.

STQ (Sound Touch Quantification) — кількісна оцінка жорсткості тканин за допомогою зсувнохвильової технології.

Contrast Imaging (Abdomen) — контрастна ультразвукова візуалізація, що дозволяє отримувати додаткову діагностичну інформацію під час абдомінальних досліджень.

Перелічені функції наведені у специфікації Vetus 9 Series V2.0 для L14-3Ws. Доступність окремих режимів залежить від програмної конфігурації та встановлених опцій УЗД-системи.

L14-3Ws чи L13-3Ns?

Обидва датчики мають лінійну матрицю та підтримують кілька напрямів ветеринарної ультразвукової діагностики, однак відрізняються робочими характеристиками.

Mindray L13-3Ns працює в діапазоні 3,0–13,0 МГц та має стандартне поле сканування шириною 38 мм.

Mindray L14-3Ws для Vetus 9 працює в діапазоні 4,0–15,0 МГц, а в документації Mindray для моделі зазначене ширше поле огляду 50,8 мм.

Завдяки ширшій лінійній матриці L14-3Ws особливо цікавий для дослідження протяжних м’якотканинних структур. Обидві моделі підтримують еластографічні технології, але перелік сумісних режимів і клінічних застосувань необхідно враховувати відповідно до специфікації конкретної УЗД-системи.

Сумісність із УЗД-системами Mindray

Перед використанням L14-3Ws з іншими ультразвуковими системами Mindray рекомендується перевірити сумісність конкретної моделі та версії обладнання.

Можливість проведення біопсії під контролем УЗД

Для датчика Mindray L14-3Ws передбачена багаторазова біопсійна направляюча NGB-054 із можливістю вибору кута та глибини введення голки (multi-angle/depth).

Використання сумісної направляючої дозволяє виконувати ультразвуково-контрольовані інтервенційні процедури відповідно до клінічного завдання та встановленого протоколу. Конкретну конфігурацію направляючої необхідно підбирати з урахуванням процедури та сумісного інструментарію.

Технічні характеристики Mindray L14-3Ws
