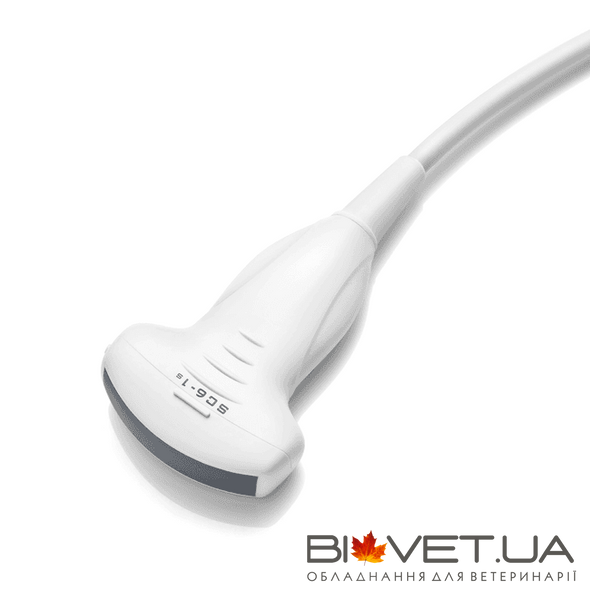

Конвексний УЗД-датчик SC6-1s, 1,2–6,0 МГц, Mindray

Конвексний УЗД-датчик SC6-1s, 1,2–6,0 МГц, Mindray

Mindray SC6-1s — широкосмуговий конвексний датчик із монокристалічною технологією Single Crystal Technology для професійної ветеринарної ультразвукової діагностики, сумісний із системою Mindray Vetus 9. Модель призначена для абдомінальних і репродуктологічних досліджень у собак, коней, великої рогатої худоби, овець, верблюдів та альпак.

Датчик працює в частотному діапазоні 1,2–6,0 МГц та має конвексну сканувальну поверхню з радіусом кривизни 60 мм. Розширене поле огляду до 72° у поєднанні з низькочастотною частиною діапазону забезпечує можливість дослідження глибоко розташованих анатомічних структур, що особливо актуально під час обстеження великих тварин.

Для яких досліджень використовується SC6-1s?

Mindray SC6-1s орієнтований на ультразвукову діагностику тварин різного розміру. Широка конвексна матриця та робочий діапазон частот дозволяють використовувати датчик як у практиці ветеринарних клінік, так і під час обстеження сільськогосподарських тварин.

Single Crystal Technology — монокристалічна технологія

Однією з ключових особливостей Mindray SC6-1s є застосування Single Crystal Technology. Монокристалічні п’єзоелектричні елементи забезпечують ефективне перетворення електричних сигналів на ультразвукові коливання та їх приймання.

Така технологія сприяє покращенню проникнення ультразвукового сигналу, підвищенню чутливості датчика та якості візуалізації. Це особливо корисно під час дослідження великих тварин, коли діагностично важливі структури можуть розташовуватися на значній глибині.

Широкий частотний діапазон 1,2–6,0 МГц

Діапазон 1,2–6,0 МГц дозволяє адаптувати параметри ультразвукового сканування до розмірів пацієнта та глибини розташування досліджуваних органів.

Нижчі частоти сприяють глибшому проникненню ультразвукового сигналу, що важливо під час обстеження коней, великої рогатої худоби та інших великих тварин. Вищі частоти дозволяють підвищувати деталізацію зображення за умови меншої глибини дослідження.

Конвексна матриця з розширеним полем огляду

Сканувальна поверхня SC6-1s має радіус кривизни 60 мм та формує секторне ультразвукове зображення, характерне для конвексних датчиків.

Розширене поле огляду до 72° допомагає охоплювати значну анатомічну область в одному зрізі. Це зручно під час абдомінальних досліджень та оцінки репродуктивних органів, коли необхідно отримати загальне уявлення про розташування й структуру досліджуваних тканин.

Розширені можливості діагностики з Mindray Vetus 9

У поєднанні із системою Mindray Vetus 9 датчик SC6-1s підтримує низку сучасних технологій ультразвукової візуалізації та аналізу.

iScape — панорамне сканування для формування розширеного зображення анатомічних структур.

Smart 3D — можливість тривимірної реконструкції ультразвукових зображень.

Free Xros M та Color M — додаткові режими для оцінки руху анатомічних структур.

Contrast Imaging — контрастна ультразвукова візуалізація для абдомінальних досліджень.

STE (Sound Touch Elastography) — зсувнохвильова еластографія для оцінки жорсткості тканин під час абдомінальних досліджень.

STQ (Sound Touch Quantification) — кількісна оцінка жорсткості тканин за допомогою зсувнохвильової технології.

Перелічені функції зазначені у специфікації Vetus 9 Series V2.0 для SC6-1s. Доступність окремих режимів залежить від програмної конфігурації та встановлених опцій УЗД-системи.

Сумісність із УЗД-системами Mindray

Перед використанням SC6-1s з іншими ультразвуковими системами Mindray рекомендується перевірити сумісність конкретної моделі та версії обладнання.

Можливість проведення біопсії під контролем УЗД

Для датчика Mindray SC6-1s передбачена багаторазова багатокутова біопсійна направляюча NGB-022. Вона забезпечує можливість використання датчика під час ультразвуково-контрольованих інтервенційних процедур відповідно до клінічного завдання та встановленого протоколу.

Технічні характеристики Mindray SC6-1s
