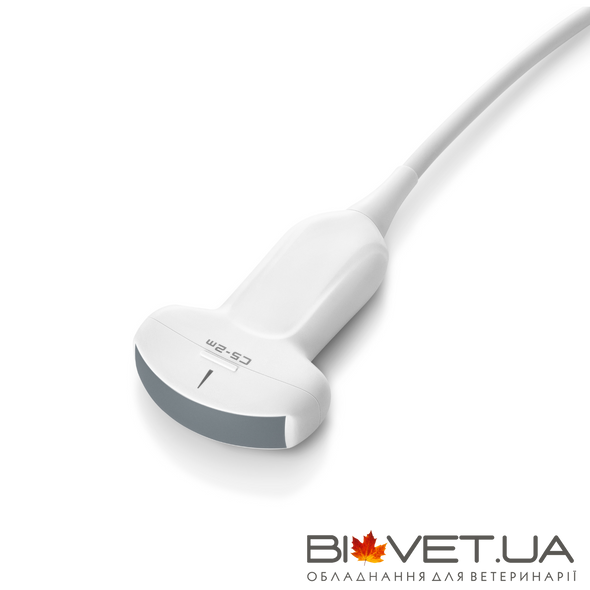

Конвексний УЗД-датчик C5-2m, 1,2–6,0 МГц, Mindray

Конвексний УЗД-датчик C5-2m, 1,2–6,0 МГц, Mindray

Mindray C5-2m — широкосмуговий конвексний датчик для ветеринарної ультразвукової діагностики, сумісний із системами Mindray Vetus 30 та Vetus E3. Модель призначена для абдомінальних, репродуктологічних досліджень та діагностики опорно-рухової системи у собак, коней, великої рогатої худоби й овець.

Датчик працює в частотному діапазоні 1,2–6,0 МГц, має максимальне поле огляду 73° та радіус кривизни 50 мм. Поєднання низьких робочих частот і конвексної геометрії робить його практичним інструментом для дослідження глибоко розташованих анатомічних структур. Для проведення інтервенційних процедур передбачена сумісність із багатокутовою багаторазовою біопсійною направляючою NGB-055.

Для яких досліджень використовується C5-2m?

Mindray C5-2m орієнтований на широке коло ветеринарних завдань — від абдомінальних досліджень у клініках дрібних тварин до ультразвукової діагностики коней і сільськогосподарських тварин. Поєднання кількох підтверджених напрямів застосування робить його практичним вибором для ветеринарних установ і господарств, де необхідно проводити дослідження тварин різної комплекції.

Особливості конвексного датчика Mindray C5-2m

Частотний діапазон 1,2–6,0 МГц забезпечує можливість підбору робочої частоти відповідно до глибини дослідження. Нижчі частоти характеризуються кращим проникненням ультразвукових хвиль у тканини, тоді як вищі частоти в межах доступного діапазону сприяють отриманню деталізованішого зображення структур, розташованих ближче до поверхні.

Це особливо важливо у ветеринарній практиці, де анатомічні розміри пацієнтів можуть суттєво відрізнятися. Датчик дозволяє адаптувати ультразвукове дослідження до конкретного клінічного завдання, зберігаючи можливість роботи з різними категоріями тварин.

Максимальне поле огляду 73° визначає кутовий сектор візуалізації, що формується конвексною матрицею. Така геометрія дозволяє охоплювати ширшу ділянку тканин зі збільшенням глибини сканування, що корисно для оглядових досліджень органів черевної порожнини.

Радіус кривизни 50 мм характеризує геометрію робочої поверхні датчика. На відміну від мікроконвексних моделей із малим радіусом кривизни, C5-2m має конвексну конструкцію, орієнтовану на загальні ультразвукові дослідження, зокрема у великих тварин.

Порівняння Mindray C5-2m та 6C2m

У серії Mindray Vetus 30 датчики C5-2m та 6C2m мають різні клінічні призначення, попри належність до криволінійного типу ультразвукових датчиків.

Mindray C5-2m працює в діапазоні 1,2–6,0 МГц, має радіус кривизни 50 мм та призначений для абдомінальних, репродуктологічних і MSK-досліджень у собак, коней, ВРХ та овець. Нижні частоти його діапазону забезпечують передумови для дослідження глибших анатомічних структур.

Mindray 6C2m має вищий частотний діапазон 2,6–12,8 МГц, компактнішу робочу поверхню з радіусом кривизни 15 мм та ширше максимальне поле огляду 95°. Його підтверджені напрями застосування охоплюють абдомінальну діагностику, кардіологію, репродуктологію та дослідження малих органів у собак і котів.

Таким чином, C5-2m доцільно обирати для універсальних досліджень із переважанням глибоко розташованих структур і роботи з великими тваринами, тоді як 6C2m більше орієнтований на діагностику дрібних тварин та анатомічних структур, для яких важливі компактна контактна поверхня й вищі робочі частоти.

Сумісність із УЗД-системами Mindray

Датчик Mindray C5-2m зазначений у документації виробника для ультразвукових систем Vetus 30 та Vetus E3. При цьому підтримка окремих програмних функцій і режимів візуалізації залежить від конкретної системи та її конфігурації. Сумісність з іншими моделями Mindray потребує окремого підтвердження.

Підтримка біопсії

Для датчика Mindray C5-2m передбачена сумісність із біопсійною направляючою NGB-055. Виробник визначає її як multiangle, reusable — багатокутову та багаторазову.

Направляюча призначена для позиціонування інструмента під час процедур, що виконуються під ультразвуковим контролем. Багатокутова конструкція дає можливість вибирати передбачений насадкою напрям введення голки відповідно до розташування цільової структури та умов проведення процедури.

Технічні характеристики Mindray C5-2m
