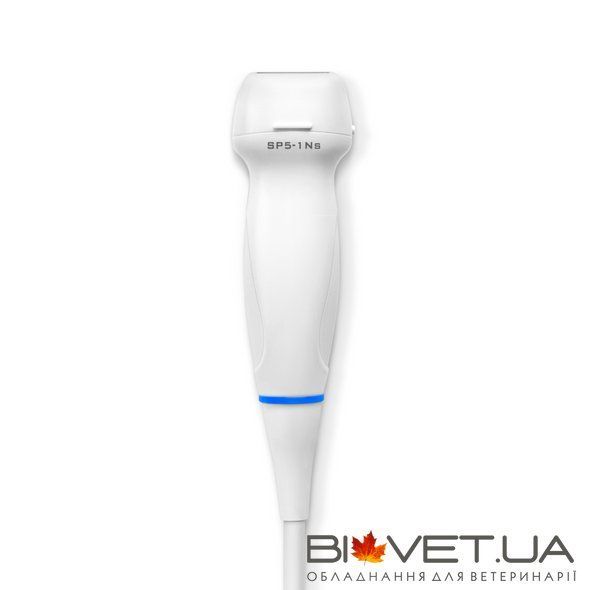

Фазований УЗД-датчик SP5-1Ns, 1,5–4,5 МГц, Mindray

Фазований УЗД-датчик SP5-1Ns, 1,5–4,5 МГц, Mindray

Mindray SP5-1Ns — широкосмуговий фазований датчик для ветеринарної ультразвукової діагностики, сумісний із системою Mindray Vetus 80. Модель призначена насамперед для кардіологічних досліджень у собак та поєднує компактну робочу поверхню фазованої матриці з широким сектором сканування.

Датчик працює в частотному діапазоні 1,5–4,5 МГц і підтримує поле огляду до 90°. У SP5-1Ns використовується Single Crystal Technology — монокристалічна технологія, яка сприяє ефективному проникненню ультразвукового сигналу та високій якості візуалізації.

Для яких досліджень використовується SP5-1Ns?

Фазована матриця SP5-1Ns формує секторне ультразвукове зображення через відносно невелику контактну поверхню. Такий формат особливо зручний для кардіологічної діагностики, коли сканування необхідно проводити через обмежені акустичні вікна між ребрами.

Single Crystal Technology

У датчику Mindray SP5-1Ns використовується монокристалічна технологія Single Crystal Technology. Вона сприяє підвищенню ефективності передачі та приймання ультразвукового сигналу, забезпечуючи хороше проникнення та високу роздільну здатність під час діагностичних досліджень.

Для кардіології це особливо важливо при візуалізації структур серця на різній глибині та оцінці міокарда, клапанного апарату й порожнин серця.

Частотний діапазон 1,5–4,5 МГц

Робочий діапазон 1,5–4,5 МГц орієнтований на дослідження, де необхідне достатнє проникнення ультразвукового сигналу. Нижчі частоти допомагають візуалізувати глибше розташовані структури, тоді як вищі частоти діапазону дозволяють підвищити деталізацію зображення відповідно до розміру пацієнта та клінічного завдання.

У поєднанні з системою Mindray Vetus 80 для SP5-1Ns заявлена глибина сканування 2,0–38,0 см.

Секторне поле огляду до 90°

Фазований датчик формує секторне поле огляду до 90°. Компактна контактна поверхня дозволяє встановлювати датчик у міжреберних проміжках, водночас отримуючи широке зображення структур серця на більшій глибині.

Сумісність із УЗД-системами Mindray

Перед використанням SP5-1Ns з іншими ультразвуковими системами Mindray рекомендується перевірити сумісність конкретної моделі та версії обладнання.

Можливість проведення біопсії під контролем УЗД

Для датчика Mindray SP5-1Ns передбачена багаторазова багатокутова біопсійна направляюча NGB-011. Вона дозволяє використовувати датчик під час ультразвуково-контрольованих інтервенцій відповідно до клінічного завдання та встановленого протоколу.

Технічні характеристики Mindray SP5-1Ns
