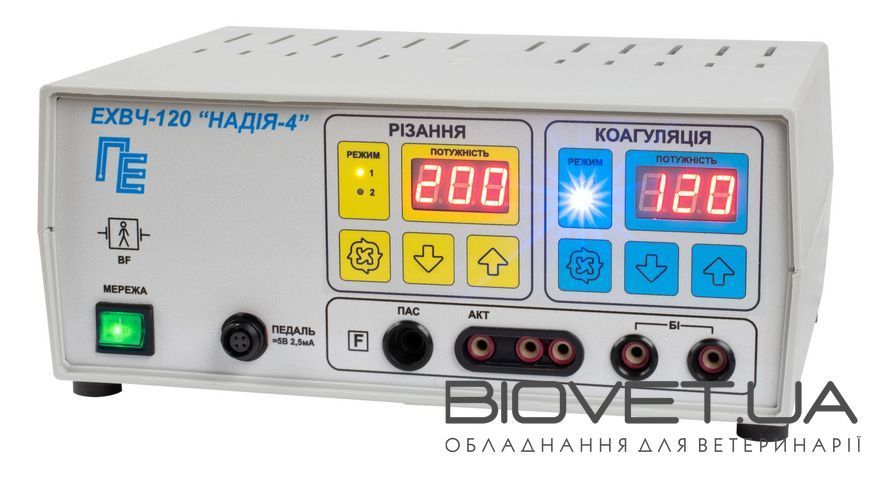

Високочастотний електрохірургічний апарат ЕХВЧ-120 «Надія-4» — 120 Вт
ЕХВЧ-120 «Надія-4» — високочастотний електрохірургічний апарат для різання, змішаного різання, монополярної та біполярної коагуляції м’яких тканин і кровоносних судин. Модель може застосовуватися під час оперативних втручань у тварин відповідно до кваліфікації фахівця, характеру процедури та вимог керівництва з експлуатації. Максимальна вихідна потужність становить 120 Вт у кожному робочому режимі за відповідного оптимального навантаження.
Модель підтримує чотири режими електрохірургічного впливу: «РІЗАННЯ-1», «РІЗАННЯ-2», «КОАГУЛЯЦІЯ-М» і «КОАГУЛЯЦІЯ-Б». Окремі цифрові індикатори та кнопки керування дозволяють незалежно налаштовувати потужність різання і коагуляції, а двоклавішна ножна педаль забезпечує швидку активацію потрібної функції без відриву рук від хірургічного інструмента.
ЕХВЧ-120 підходить для оснащення операційних і хірургічних кабінетів, зокрема у ветеринарних клініках. Апарат підтримує монополярні та біполярні інструменти, контролює підключення пасивного електрода, має світлову і звукову сигналізацію та захист від впливу розрядів дефібрилятора.
Ключові характеристики ЕХВЧ-120: потужність до 120 Вт, чотири режими роботи, монополярне та біполярне застосування, цифрова індикація потужності, двоклавішна педаль, контроль кабелю пасивного електрода та робоча частота 440 кГц.
Переваги електрохірургічного апарата ЕХВЧ-120
Чотири робочі режими
Чисте і змішане різання, монополярна та біполярна коагуляція в одному апараті.
Потужність до 120 Вт
Широкий діапазон налаштувань дозволяє підбирати рівень впливу відповідно до типу тканини, електрода та завдання процедури.
Окремі налаштування різання і коагуляції
Потужність для двох видів роботи встановлюється незалежно та відображається на окремих цифрових індикаторах.
Монополярні та біполярні інструменти
Передбачені окремі роз’єми для активного, пасивного та біполярного інструмента.
Двоклавішна ножна педаль
Ліва платформа активує різання, права — коагуляцію, що спрощує перемикання між функціями під час операції.
Контроль пасивного електрода
У разі від’єднання, недостатнього контакту або розриву кабелю апарат відображає повідомлення «Err PE» і подає подвійний звуковий сигнал.
Світлова та звукова індикація
Окремі сигнали допомагають контролювати активний режим, подачу ВЧ-потужності та стан підключення пасивного електрода.
Захист від розряду дефібрилятора
Конструкція апарата передбачає захист робочої частини від впливу розрядів дефібрилятора.
Застосування у ветеринарній хірургії
ЕХВЧ-120 може застосовуватися у ветеринарній хірургії під час оперативних втручань, де необхідні контрольоване високочастотне розсічення м’яких тканин, коагуляція тканин і кровоносних судин та робота з монополярними або біполярними інструментами.
Поєднання чотирьох режимів дозволяє фахівцю окремо налаштувати параметри різання та коагуляції відповідно до характеру втручання. Конкретний режим, тип електрода та рівень потужності визначає підготовлений фахівець з урахуванням властивостей тканини та вимог керівництва з експлуатації.
Режими роботи ЕХВЧ-120
РІЗАННЯ-1
Монополярний режим чистого різання.
Генератор створює безперервні високочастотні коливання. Оптимальне навантаження — 500 Ом, максимальна потужність — 120 Вт.
РІЗАННЯ-2
Монополярний змішаний режим.
Високочастотні коливання мають амплітудно-імпульсну модуляцію з частотою 22 ± 2,2 кГц. Оптимальне навантаження — 200 Ом, максимальна потужність — 120 Вт.
КОАГУЛЯЦІЯ-М
Монополярна коагуляція.
Генератор створює безперервні високочастотні коливання для локального нагрівання та коагуляції тканин. Оптимальне навантаження — 100 Ом, максимальна потужність — 120 Вт.
КОАГУЛЯЦІЯ-Б
Біполярна коагуляція.
ВЧ-струм проходить між двома робочими частинами біполярного пінцета та локалізує вплив у зоні захопленої тканини. Оптимальне навантаження — 100 Ом, максимальна потужність — 120 Вт.
Контроль параметрів та індикація
Рівень вихідної потужності регулюється дискретно — від мінімального до максимального значення. Для різання і коагуляції передбачені окремі кнопки збільшення та зменшення потужності, а встановлені значення відображаються на цифрових індикаторах у відносних одиницях.
Вибраний рівень потужності зберігається окремо для кожного режиму. Це дозволяє заздалегідь налаштувати параметри різання і коагуляції, а під час втручання активувати потрібну функцію відповідною платформою педалі.
Світлова індикація
- зелений індикатор — подача напруги живлення;
- жовта індикація на жовтому полі — вибраний режим різання;
- жовта індикація на блакитному полі — вибраний режим коагуляції;
- червоні цифрові індикатори — встановлений рівень вихідної потужності;
- повідомлення «Err PE» — від’єднання, недостатній контакт або розрив кабелю пасивного електрода.
Звукова сигналізація
- безперервний звуковий сигнал — подача вихідної потужності в режимі різання;
- періодичний одиночний сигнал — активація режиму коагуляції;
- періодичний подвійний сигнал — від’єднання або розрив кабелю пасивного електрода.
Монополярний і біполярний принцип роботи
Монополярне застосування
У режимах «РІЗАННЯ-1», «РІЗАННЯ-2» і «КОАГУЛЯЦІЯ-М» використовуються активний і пасивний електроди. Робоча поверхня активного електрода значно менша, тому в зоні контакту формується висока щільність струму та відбувається локальне нагрівання тканини. Залежно від режиму й потужності це забезпечує розсічення або коагуляцію.
Біполярне застосування
У режимі «КОАГУЛЯЦІЯ-Б» обидві робочі частини біполярного пінцета є активними. Струм проходить між ними через захоплену тканину, локально нагріває її та забезпечує коагуляцію білкових структур. Електрохірургічний вплив зосереджується між кінцями інструмента.
Технічні характеристики ЕХВЧ-120 «Надія-4»
| Тип обладнання | Високочастотний електрохірургічний апарат |
| Види роботи | Очікування, різання, коагуляція |
| Режими | РІЗАННЯ-1, РІЗАННЯ-2, КОАГУЛЯЦІЯ-М, КОАГУЛЯЦІЯ-Б |
| Максимальна вихідна потужність | 120 Вт |
| Мінімальна вихідна потужність | 5 Вт |
| Оптимальне навантаження, РІЗАННЯ-1 | 500 Ом |
| Оптимальне навантаження, РІЗАННЯ-2 | 200 Ом |
| Оптимальне навантаження, КОАГУЛЯЦІЯ-М | 100 Ом |
| Оптимальне навантаження, КОАГУЛЯЦІЯ-Б | 100 Ом |
| Діапазон навантажень | 10–5000 Ом |
| Основна частота ВЧ-сигналу | 440 кГц для РІЗАННЯ-1, КОАГУЛЯЦІЯ-М і КОАГУЛЯЦІЯ-Б |
| Модуляція в режимі РІЗАННЯ-2 | 22 ± 2,2 кГц |
| Максимальна вихідна напруга | До 450 В у режимах РІЗАННЯ-1, РІЗАННЯ-2 і КОАГУЛЯЦІЯ-М; до 250 В у режимі КОАГУЛЯЦІЯ-Б |
| Обмеження вихідного струму | Не більше 4,0 А |
| Регулювання потужності | Дискретне, від мінімального до максимального рівня |
| Напруга живлення | 220 ± 22 В |
| Частота мережі | 50 ± 0,5 Гц |
| Споживана потужність | Не більше 300 ± 10% В·А |
| Час готовності після ввімкнення | Не більше 5 секунд |
| Робочий цикл | 10 секунд подачі ВЧ-струму / 30 секунд паузи |
| Максимальний час роботи | До 8 годин із дотриманням повторно-короткочасного режиму |
| Габарити електронного блока | 290 × 220 × 130 мм |
| Габарити педалі | 230 × 195 × 45 мм |
| Маса електронного блока | Не більше 4 кг |
| Маса педалі | Не більше 1,5 кг |
| Довжина кабелю педалі | Не менше 3,5 м |
| Призначений ресурс | Не менше 5 років |
| Середнє напрацювання на відмову | Не менше 1000 годин |
Класифікація та ступені захисту
| Кліматичне виконання | УХЛ 4.2 |
| Стійкість до механічних впливів | Група 2 |
| Клас за можливими наслідками відмови | Клас В |
| Захист від ураження електричним струмом | Клас II, робоча частина типу BF |
| Ступінь захисту електронного блока | IP24 |
| Ступінь захисту педалі | IPX7 |
| Клас потенційного ризику | IIб |
| Захист від дефібрилятора | Передбачений |
Комплект постачання
| Найменування | Позначення | Кількість |
|---|---|---|
| Електронний блок | — | 1 шт. |
| Двоклавішна педаль керування | Б-001 | 1 шт. |
| Пасивний (нейтральний) електрод | Б-003 | 1 шт. |
| Тримач монополярних електродів Ø 2 мм | Б-005 | 1 шт. |
| Тримач біполярних пінцетів | Б-007 | 1 шт. |
| Біполярний пінцет, прямий, 200 мм | ПП-007 | 1 шт. |
| Електрод-ніж прямий | 04500 | 1 шт. |
| Електрод-ніж загнутий | 04500 | 1 шт. |
| Керівництво з експлуатації | — | 1 шт. |
| Упаковка для апарата | — | 1 шт. |
Конструкція та керування апаратом
ЕХВЧ-120 складається з електронного блока та окремої двоклавішної ножної педалі. На передній панелі розташовані цифрові індикатори, кнопки вибору режимів і потужності, а також роз’єми для підключення монополярного, біполярного та пасивного електродів.

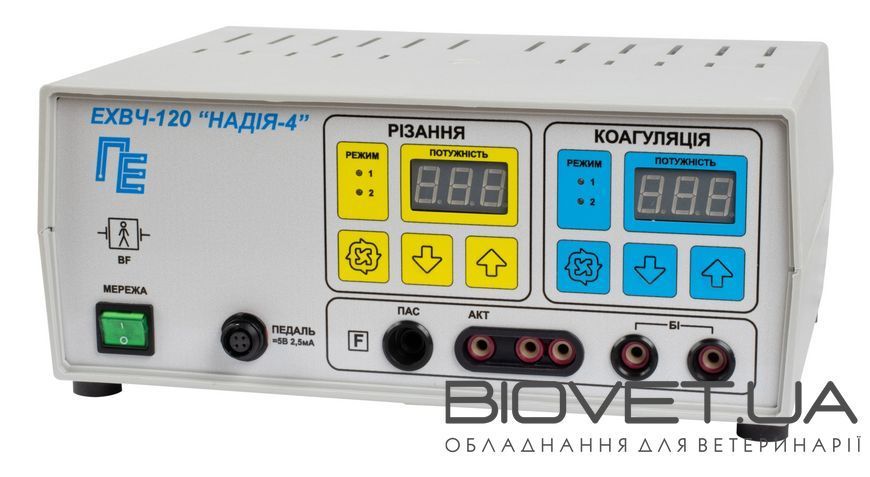

Передня панель електронного блока
- товарний знак підприємства-виробника;
- назва моделі апарата;
- індикатор режиму «РІЗАННЯ-2» — змішане різання;
- індикатор режиму «РІЗАННЯ-1» — чисте різання;
- цифровий індикатор потужності різання;
- індикатор режиму «КОАГУЛЯЦІЯ-Б»;
- індикатор режиму «КОАГУЛЯЦІЯ-М»;
- цифровий індикатор потужності коагуляції;
- кнопка збільшення потужності коагуляції;
- кнопка зменшення потужності коагуляції;
- роз’єми «БІ» для біполярного електродотримача;
- кнопка перемикання режимів коагуляції;
- кнопка збільшення потужності різання;
- роз’єм «АКТ» для активного монополярного інструмента;
- кнопка зменшення потужності різання;
- символ ідентифікації робочої частини;
- роз’єм «ПАС» для пасивного електрода;
- кнопка перемикання режимів різання;
- позначення робочої частини типу BF і захисту від розряду дефібрилятора;
- вимикач «МЕРЕЖА».
Задня панель електронного блока
На задній панелі розташовані роз’єм для підключення ножної педалі, позначення класу електробезпеки та кабель для підключення апарата до мережі змінного струму 220 В, 50 Гц.
Двоклавішна ножна педаль
Педаль має дві окремі підпружинені платформи:
- ліва жовта платформа — активація вибраного режиму різання;
- права блакитна платформа — активація вибраного режиму коагуляції.
Під час натискання відповідна платформа переміщується вниз і вмикає подачу ВЧ-потужності. Після відпускання платформа повертається у вихідне положення, а подача високочастотного струму припиняється. Ступінь захисту корпуса педалі — IPX7.
Умови експлуатації
- температура навколишнього повітря — від +10 до +35 °C;
- відносна вологість — до 80% за температури +25 °C;
- використання — у спеціально обладнаних приміщеннях;
- тривалість однієї активації ВЧ-струму — до 10 секунд;
- пауза між активаціями — 30 секунд;
- час постійного перебування ввімкненим у мережу — не більше 8 годин;
- апарат не призначений для підключення до електричних мереж житлових будинків.
Безпечна експлуатація електрохірургічного апарата
ЕХВЧ-120 повинен використовуватися лише підготовленим персоналом після ознайомлення з паспортом і керівництвом з експлуатації. Вихідну потужність необхідно встановлювати на мінімальному рівні, достатньому для якісного різання або коагуляції.
- під час монополярної роботи необхідно забезпечити щільний і надійний контакт пасивного електрода з тілом тварини;
- тварина повинна бути ізольована від металевих частин операційного стола;
- кабелі електродів не повинні торкатися пацієнта або інших з’єднувальних кабелів;
- активні електроди, які тимчасово не використовуються, необхідно ізолювати від пацієнта;
- під час гемостазу через хірургічний інструмент педаль натискають лише після контакту активного електрода з інструментом;
- після завершення ВЧ-впливу не можна залишати педаль натиснутою;
- за наявності імплантованих стимуляторів, датчиків або сторонніх металевих предметів можливість електрохірургічного застосування оцінюють з урахуванням обмежень керівництва; у разі крайньої необхідності передбачено використання лише біполярної коагуляції;
- ремонт, перевірку та регулювання технічних характеристик повинні виконувати сервісні центри виробника.
Заборонено використовувати апарат за наявності горючих сумішей анестетиків, кисню, закису азоту та горючих дезінфекційних рідин у зоні проведення процедури.
Купити електрохірургічний апарат ЕХВЧ-120 «Надія-4»
Перед замовленням рекомендуємо визначити необхідні режими електрохірургічного впливу, типи робочих інструментів і вимоги до комплектації операційної ветеринарної клініки.
Фахівці BIOVET.UA допоможуть уточнити актуальну комплектацію ЕХВЧ-120 «Надія-4», підібрати сумісні монополярні та біполярні інструменти та оцінити можливість його застосування відповідно до завдань ветеринарної клініки.
