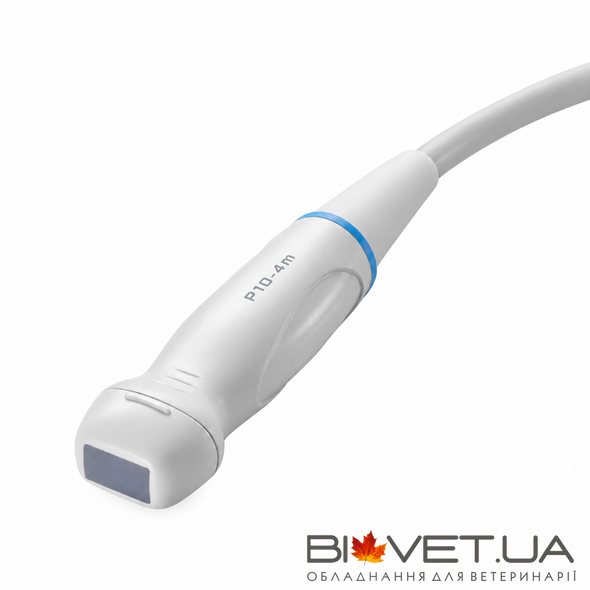

Фазированный УЗИ-датчик P10-4m, 3,0–11,4 МГц, Mindray
Mindray P10-4m — широкополосный фазированный датчик для ветеринарной ультразвуковой диагностики, совместимый с системой Mindray Vetus 30. Модель предназначена для кардиологических и абдоминальных исследований у собак и кошек. Благодаря фазированной матрице датчик формирует секторное ультразвуковое изображение, что особенно важно при эхокардиографии и исследованиях через ограниченные акустические окна.
Датчик работает в частотном диапазоне 3,0–11,4 МГц и имеет максимальное поле обзора 90°. Относительно высокая верхняя граница рабочих частот позволяет использовать датчик для детальной визуализации анатомических структур, расположенных на небольшой и средней глубине, в зависимости от условий исследования. Сочетание широкого частотного диапазона и секторной геометрии сканирования делает модель практичным инструментом для ветеринарной кардиологии мелких животных. Биопсийная направляющая для P10-4m не предусмотрена.
Тип датчика
Фазированный
Диапазон частот
3,0–11,4 МГц
Поле обзора (FOV)
90°
Поддержка биопсии
Нет
Для каких исследований используется P10-4m?
Кардиологические исследования
Mindray P10-4m предназначен для ультразвуковой диагностики сердца у собак и кошек. Фазированная матрица формирует секторное изображение из относительно небольшой зоны акустического доступа, что особенно важно при эхокардиографии через межреберные промежутки. Такая геометрия позволяет визуализировать сердечные структуры в пределах широкого углового сектора, несмотря на ограниченное пространство для позиционирования датчика.
Датчик может использоваться для оценки анатомии сердца, его камер, клапанных структур и сократительной деятельности миокарда. Частотный диапазон 3,0–11,4 МГц позволяет адаптировать ультразвуковое исследование к размерам животного и глубине расположения сердца. Более высокие рабочие частоты могут быть полезны для детальной визуализации сердечных структур у пациентов с небольшой глубиной сканирования.
Доступность допплеровских режимов, специализированных кардиологических измерений и инструментов анализа зависит от возможностей совместимой ультразвуковой системы и ее конфигурации.
Виды животных: Собаки • Кошки
Абдоминальные исследования
Помимо кардиологии, Mindray P10-4m поддерживает ультразвуковую диагностику органов брюшной полости у собак и кошек. Фазированная конструкция датчика позволяет получать секторное изображение через относительно небольшую контактную область, что может быть полезно при исследованиях через ограниченные акустические окна.
Частотный диапазон 3,0–11,4 МГц обеспечивает возможность изменять соотношение между глубиной проникновения ультразвука и детализацией изображения в соответствии с анатомическими особенностями пациента. Более высокие частоты способствуют улучшению пространственного разрешения при визуализации относительно поверхностных структур, тогда как более низкие частоты используются для исследования глубоких областей.
В то же время фазированный датчик имеет другую геометрию сканирования, чем конвексные модели, поэтому выбор между ними зависит от доступного акустического окна, расположения органа и конкретной диагностической задачи.
Виды животных: Собаки • Кошки
Mindray P10-4m ориентирован прежде всего на ветеринарную кардиологию мелких животных. Сочетание фазированной матрицы, секторного поля обзора и частотного диапазона до 11,4 МГц обеспечивает возможность проводить ультразвуковые исследования сердца у пациентов с различными анатомическими особенностями. Поддержка абдоминальной диагностики дополнительно расширяет область использования датчика в ветеринарной клинике.
Особенности фазированного датчика Mindray P10-4m
Частотный диапазон 3,0–11,4 МГц позволяет адаптировать ультразвуковое исследование к различной глубине расположения анатомических структур. Более низкие частоты характеризуются лучшим проникновением ультразвуковых волн в ткани, тогда как более высокие способствуют повышению пространственного разрешения изображения.
В ветеринарной кардиологии это имеет особое значение, поскольку размеры грудной клетки, положение сердца и акустические условия существенно различаются у разных пациентов. Более высокая верхняя граница частот позволяет использовать P10-4m для детальной визуализации структур в случаях, когда глубина сканирования и акустические условия обеспечивают достаточное качество ультразвукового сигнала.
Фазированная матрица (Phased Array) отличается от линейных и конвексных датчиков способом формирования ультразвукового луча. Благодаря электронному управлению фазами сигналов отдельных элементов матрицы изменяется направление ультразвукового сканирования и формируется секторное изображение.
Такая конструкция особенно полезна при эхокардиографии, когда доступ к сердцу ограничен ребрами и другими анатомическими структурами. Фазированная матрица позволяет формировать широкий угловой сектор визуализации через относительно небольшое акустическое окно.
Максимальное поле обзора 90° определяет угловой сектор ультразвуковой визуализации. В отличие от стандартного прямоугольного поля линейного датчика, сектор фазированной матрицы расширяется с увеличением глубины сканирования. Это обеспечивает возможность обзора анатомических структур, расположенных за пределами узкой начальной области акустического доступа.
Важно учитывать, что 90° является максимальным значением поля обзора, указанным производителем. Фактические параметры изображения зависят от настроек ультразвуковой системы и выбранного режима исследования.
Кардиологические возможности Mindray Vetus 30
Использование фазированного датчика Mindray P10-4m предусмотрено производителем для кардиологических исследований собак и кошек на ультразвуковой системе Vetus 30.
Фазированная конструкция и широкий частотный диапазон датчика создают технические предпосылки для визуализации сердечных камер, клапанных структур и движения миокарда. Эти возможности особенно важны при эхокардиографическом обследовании пациентов с небольшими акустическими окнами.
При этом в доступном Transducer Sheet для Mindray Vetus 30 не приведен отдельный перечень специализированных кардиологических функций, подтвержденных именно для комбинации Vetus 30 и P10-4m.
Поэтому поддержка таких режимов, как CW, TDI, Free Xros M, Free Xros CM и Color M, требует отдельного подтверждения по документации соответствующей конфигурации УЗИ-системы. Наличие этих функций в других системах Mindray или с другими фазированными датчиками не означает их автоматической доступности для P10-4m на Vetus 30.
Совместимость с УЗИ-системами Mindray
Подтвержденная совместимость: Mindray Vetus 30
Датчик Mindray P10-4m указан в документации производителя для ультразвуковой системы Vetus 30. Поддержка отдельных режимов визуализации, кардиологических функций и инструментов анализа зависит от конфигурации аппарата и установленного программного обеспечения.
Модель P10-4m необходимо отличать от датчиков P10-4 и P10-4s, которые используются в других сериях Mindray. Совпадение частотного диапазона или типа матрицы не подтверждает их взаимозаменяемости.
Совместимость P10-4m с другими ультразвуковыми системами Mindray требует отдельного подтверждения производителя.
Поддержка биопсии
Для фазированного датчика Mindray P10-4m производитель не предусматривает совместимую биопсийную направляющую. В официальной спецификации Vetus 30 соответствующий параметр указан как Not available.
Модель предназначена для ультразвуковой диагностики, в частности кардиологических и абдоминальных исследований, а не для процедур с использованием специализированной биопсийной насадки.
Технические характеристики Mindray P10-4m
| Бренд | Mindray |
| Модель | P10-4m |
| Тип датчика | Фазированный (Phased Array) |
| Диапазон частот | 3,0–11,4 МГц |
| Максимальное поле обзора (FOV) | 90° |
| Область применения | Кардиологические исследования; абдоминальные исследования |
| Кардиологические исследования | Собаки; кошки |
| Абдоминальные исследования | Собаки; кошки |
| Совместимые УЗИ-системы | Mindray Vetus 30 |
| Поддержка биопсии | Нет |
| Совместимая биопсийная насадка | Не предусмотрена |
