Аппарат предназначен для коагуляции (перекрытия) и резки (резекции) мягких тканей и кровеносных сосудов организма высокочастотным током (далее ВЧ-током) при проведении операций в условиях больниц и клиник с использованием монополярных или биполярных электрохирургических инструментов.

Аппарат предназначен для эксплуатации в специально оборудованных помещениях при температуре окружающего воздуха от 10 до 35 °C и относительной влажности 80% при температуре окружающего воздуха 25 °C.

Принцип работы

Аппарат является источником тока высокой частоты, к которому подключаются монополярные (активный и пассивный электроды) и биполярные электрохирургические инструменты. ВЧ-напряжение подается на монополярные или биполярные инструменты в зависимости от выбранного режима работы.

Электрохирургический эффект резки и коагуляции основан на нагреве биологических тканей узким потоком ВЧ-тока в месте касания активного монополярного инструмента или между концами биполярного инструмента.

При работе монополярным инструментом размер активного электрода значительно меньше пассивного электрода, что обеспечивает плотность тока, протекающего через ткань, значительно большую у активного электрода. Около него происходит самая большая степень нагрева ткани. При достаточно большой мощности, выделяющейся в ткани возле активного электрода, тканевая жидкость превращается в пар, разрывающий ткань, и таким образом происходит резка.

При работе биполярным инструментом оба электрода являются активными. Размеры электродов одинаковы и расположены близко друг от друга. При подаче на эти электроды ВЧ-напряжения между ними протекает ток, нагревающий ткань. При определенной температуре происходит свертывание содержащихся в ней белковых веществ ткани, т.е. происходит коагуляция.

Основные технические данные и характеристики

Аппарат обеспечивает два вида работы резку и коагуляцию. Режимы работы и параметры приведены в таблице.

Аппарат обеспечивает:

• работу в течение 8 часов с максимальной выходной мощностью на оптимальную нагрузку в повторно-кратковременном режиме: время включения выходного ВЧ-тока – 10 с., время паузы – 30 с
• режимы холостого хода и короткого замыкания при любых значениях выходной мощности;
• управление выходным током в монополярном режиме как педалью, так и ручкой с кнопками управления;
• возможность смены рабочего инструмента при работе без выключения системы и перезагрузки;
• световую индикацию включения питающего напряжения, видов и режимов работы, изменения уровня выходной мощности;
• световую индикацию автоматического тестирования аварийного состояния аппарата. При этом на индикаторах освещается «Внимание! Возникла критическая ошибка. Пожалуйста, перезагрузите систему!»;
• блокировка выходного ВЧ-тока и световую индикацию при разрыве цепи пассивного электрода. При этом прекращается подача ВЧ-тока на рабочий инструмент и на мониторе освещается транспарант с надписью: «Внимание! Обрыв пассивного электрода. Пожалуйста, проверьте соединение!»;
• звуковое сопровождение изменения уровня выходной мощности и режимов работы;
• дискретная регулировка уровня выходной мощности:
  • от 5 Вт до 50 Вт – с шагом 1 Вт,
  • от 50 Вт до 120 Вт – с шагом 5 Вт,
  • от 120 Вт до 200 Вт – с шагом 10 Вт;
• изменение уровня выходной мощности при подаче ВЧ-тока на рабочий инструмент;
• смену рабочего инструмента при работе без выключения системы и перегрузки;
• блокировка случайного (неслучайного) переключения режима работы при подаче ВЧ-тока на рабочий инструмент;
• установка 12 профилей работы;
• защиту от разряда дефибриллятора.

Состав изделия и комплект поставки

1. Электронный блок ААОХ.941612.001.
2. Ножная педаль ААОХ.642139.001.
3. Электрод пассивный.
4. Руководство по эксплуатации ААОХ.941612.001П.
5. Упаковка для аппарата С ААОХ.305636.001.

* Комплект может быть изменен в соответствии с расходной накладной.

Конструкция аппарата

Конструктивно аппарат выполнен в виде двух отдельных блоков – электронного блока и ножной педали.

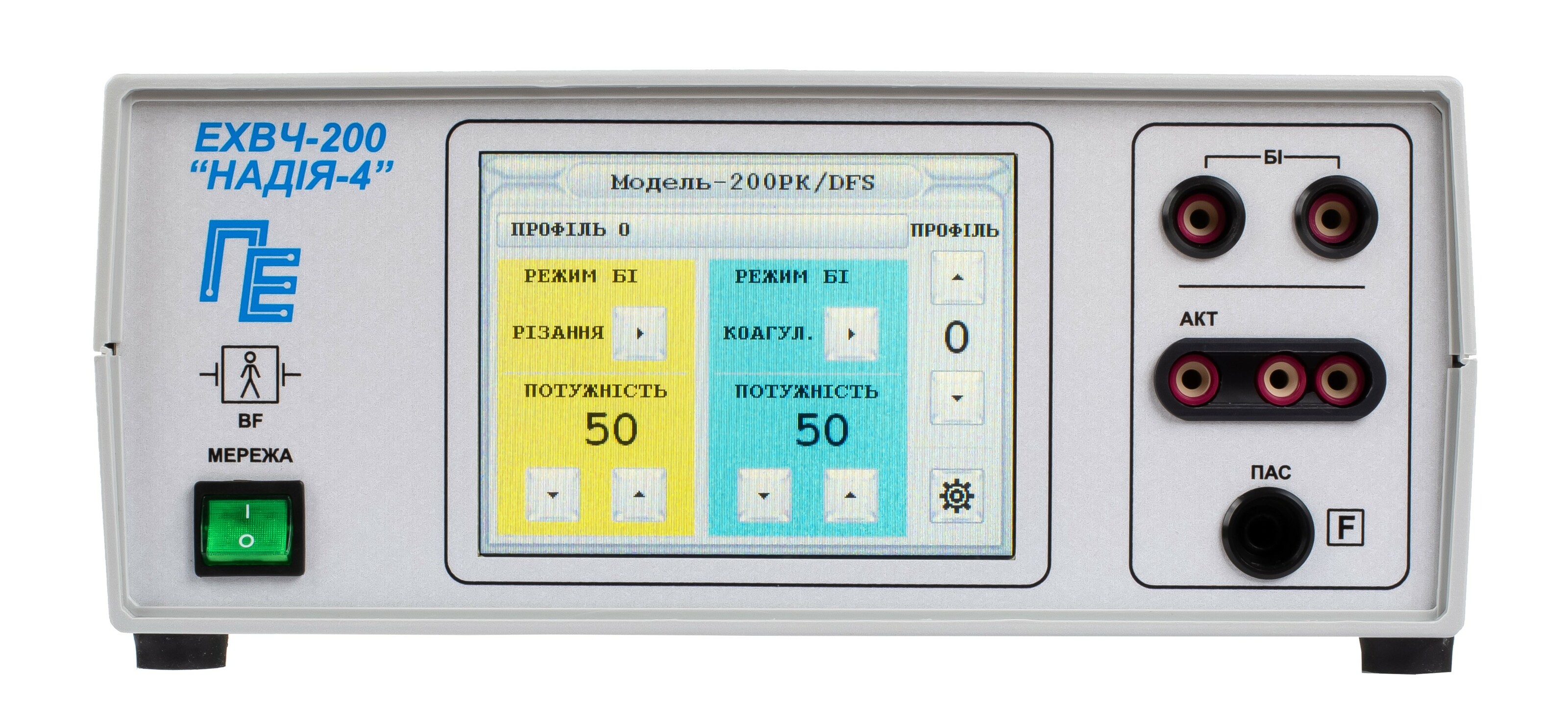

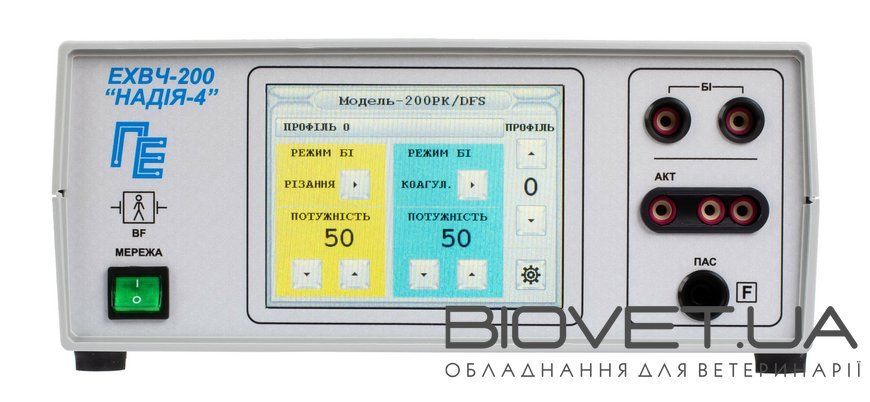

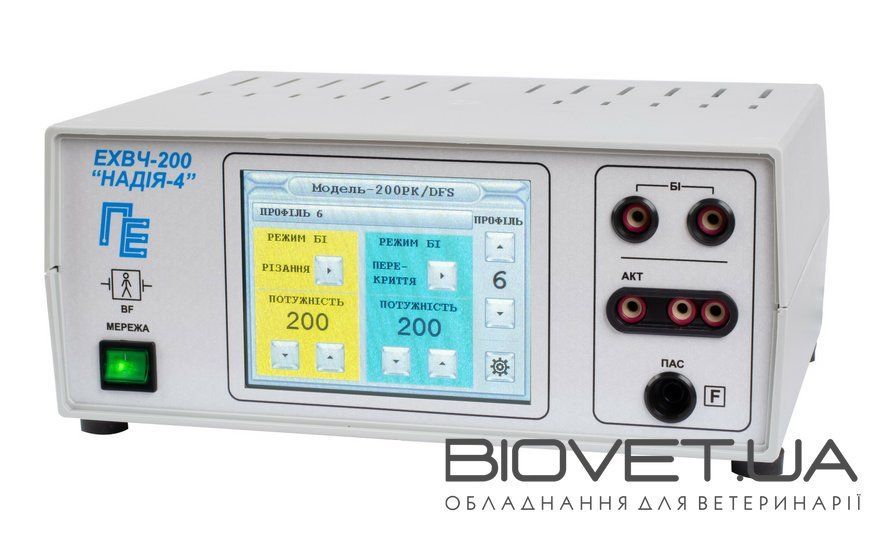

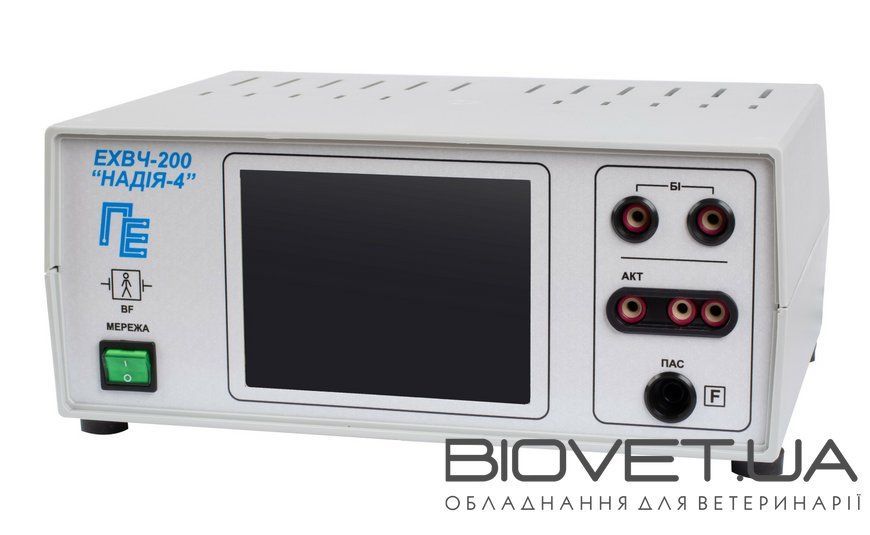

Передняя панель электронного блока

1. Сенсорный монитор.

2. Индикатор режима РЕЗКИ.

3. Кнопка-индикатор наименования ПРОФИЛЯ.

4. Кнопка переключения режимов РЕЗКИ.

5. Индикатор режима КОАГУЛЯЦИЯ.

6. Кнопка переключения режимов КОАГУЛЯЦИЯ.

7. Кнопка для переключения ПРОФИЛЕЙ.

8. Индикатор ПРОФИЛЯ.

9. Разъемы для подключения соединительного кабеля биполярного электрододержателя.

10. Разъем для подключения соединительного кабеля монополярного электрододержателя.

11. Разъем для подключения кабеля пассивного (нейтрального) электрода.

12. Кнопка настройки: пароля, языка и времени отключения подачи выходной мощности.

13. Кнопки установки уровня выходной мощности в режиме КОАГУЛЯЦИЯ.

14. Индикатор уровня выходной мощности режимов РЕЗКА и КОАГУЛЯЦИЯ.

15. Кнопки установки уровня выходной мощности в режиме РЕЗКИ.

16. Выключатель сетевого напряжения.

Задняя панель электронного блока

1. Разъем для подключения ножной педали.

2. Вентилятор.

3. Кабель питания.

Ножная педаль
Вид сверху	Вид снизу

1. Кабель для подключения педали с электронным блоком.

2. Педаль включения режима РЕЗКА.

3. Педаль включения режима КОАГУЛЯЦИЯ.

4. Символ кода (ІРХ7) степени защиты корпусом.

Электронный блок выполнен в пластмассовом корпусе, состоящем из двух крышек: нижней и верхней, и двух панелей: передней (лицевой) и задней. Конструкция ножной педали является напольной конструкцией, на которой расположены две подвижные платформы: левая – для включения вида работы резка, правая – коагуляция. Платформы подпружинены и могут перемещаться в вертикальной плоскости – вниз (включение вида работы) при нажатии ногой и вверх (отключение вида работы) при ее отпуске. Соединение электронного блока и педали производится с помощью кабеля.
