Высокочастотный электрохирургический аппарат ЭХВА-350М/120Б «Надія-2» — модель 50РХ
ЭХВА-350М/120Б «Надія-2», модель 50РХ — компактный высокочастотный электрохирургический аппарат для разрезания и коагуляции мягких тканей и кровеносных сосудов во время оперативных вмешательств у животных. Максимальная выходная мощность модели составляет 50 ± 10 Вт при оптимальной нагрузке 500 ± 50 Ом.
Аппарат поддерживает два основных режима работы — «РІЗ» и «КОАГ». Конструкция предусматривает использование монополярных электродов, пассивного электрода и подключение совместимого биполярного инструмента. Уровень выходной мощности устанавливается регулятором на передней панели, а подача высокочастотного напряжения активируется ножной педалью.
Модель 50РХ подходит для оснащения операционных и хирургических кабинетов, в том числе в ветеринарных клиниках, где выполняют процедуры с высокочастотным рассечением тканей и коагуляцией сосудов. Компактные размеры электронного блока позволяют удобно разместить аппарат на рабочей поверхности без значительной нагрузки на пространство операционной.
Основные характеристики модели 50РХ: выходная мощность 50 ± 10 Вт, режимы разрезания и коагуляции, рабочая частота 1760 кГц, дискретная регулировка мощности, ножное управление, световая и звуковая индикация активации ВЧ-генератора.
Преимущества электрохирургического аппарата «Надія-2» 50РХ
Разрезание и коагуляция
Два режима позволяют использовать один аппарат для рассечения мягких тканей и коагуляции кровеносных сосудов.
Монополярная и биполярная работа
Конструкция разъёмов предусматривает подключение монополярных электродов и соответствующего биполярного инструмента.
Настройка мощности
Дискретная регулировка от минимального до максимального уровня позволяет учитывать тип электрода, свойства ткани и характер вмешательства.
Управление без использования рук
Подача ВЧ-напряжения активируется педалью, поэтому специалист может сосредоточиться на работе с хирургическим инструментом.
Контроль активации
Включение высокочастотного генератора сопровождается синей световой индикацией и звуковым сигналом.
Компактная конструкция
Электронный блок имеет габариты 190 × 200 × 75 мм и весит не более 1,5 кг.
Применение в ветеринарной хирургии
ЭХВА-350М/120Б «Надія-2» 50РХ может применяться в ветеринарной хирургии для воздействия током высокой частоты на мягкие ткани и кровеносные сосуды. В зависимости от установленного электрода, выбранного режима и уровня мощности аппарат может использоваться при оперативных вмешательствах, требующих:
- высокочастотного рассечения мягких тканей;
- локальной коагуляции тканей;
- коагуляции кровеносных сосудов;
- использования монополярных или совместимых биполярных инструментов.
Тип электрода, режим работы и уровень выходной мощности определяет подготовленный специалист в соответствии с характером вмешательства, свойствами ткани и требованиями руководства по эксплуатации.
Режимы работы
Режим «РІЗ»
В режиме разрезания высокочастотный ток создаёт локальный нагрев ткани возле активного электрода. При достаточном уровне мощности тканевая жидкость быстро превращается в пар, в результате чего происходит рассечение ткани.
Режим «КОАГ»
В режиме коагуляции высокочастотный ток нагревает ткань до температуры, при которой происходит свёртывание белковых структур. Частота модуляции выходного ВЧ-сигнала в этом режиме составляет 22 ± 2,2 кГц.
Монополярный и биполярный принципы работы
Монополярное применение
Высокочастотное напряжение подаётся на активный и пассивный электроды. Активный электрод имеет меньшую рабочую поверхность, поэтому возле него формируется более высокая плотность тока и происходит более интенсивный локальный нагрев ткани. Пассивный электрод обеспечивает прохождение тока через тело животного-пациента и должен иметь надёжный контакт с телом.
Биполярное применение
При работе биполярным пинцетом ток проходит между двумя близко расположенными рабочими частями инструмента. Ткань между ними локально нагревается, что обеспечивает коагуляцию. Для биполярной работы необходимы совместимые биполярный электрододержатель и пинцет.
Технические характеристики ЭХВА-350М/120Б «Надія-2» 50РХ
| Тип оборудования | Высокочастотный электрохирургический аппарат |
| Модель | 50РХ |
| Режимы работы | Разрезание «РІЗ», коагуляция «КОАГ» |
| Максимальная выходная мощность | 50 ± 10 Вт при оптимальной нагрузке |
| Минимальная выходная мощность | Не более 3 Вт при оптимальной нагрузке |
| Оптимальная нагрузка | 500 ± 50 Ом |
| Диапазон нагрузок | 10–5000 Ом |
| Основная частота выходного ВЧ-напряжения | 1760 кГц |
| Частота модуляции в режиме «КОАГ» | 22 ± 2,2 кГц |
| Регулировка выходной мощности | Дискретная, от минимального до максимального уровня |
| Напряжение питания | 220 ± 22 В |
| Частота сети | 50 ± 1 Гц |
| Потребляемая мощность | Не более 80 В·А |
| Время готовности после включения | Не более 5 секунд |
| Режим работы | Повторно-кратковременный |
| Продолжительность подачи ВЧ-тока | До 10 секунд |
| Пауза между активациями | 30 секунд |
| Максимальное время работы | До 8 часов при соблюдении повторно-кратковременного режима |
| Габариты электронного блока | 190 × 200 × 75 мм |
| Габариты педали | 100 × 200 × 50 мм |
| Масса электронного блока | Не более 1,5 кг |
| Масса педали | Не более 0,5 кг |
| Длина кабеля педали | Не менее 1,5 м |
Классификация и степени защиты
| Климатическое исполнение | УХЛ 4.2 |
| Устойчивость к механическим воздействиям | Группа 2 |
| Класс по возможным последствиям отказа | Класс В |
| Защита от поражения электрическим током | Класс II, рабочая часть типа BF |
| Степень защиты электронного блока | IP24 |
| Степень защиты педали | IPX7 |
| Класс потенциального риска | IIб |
Комплект поставки
Базовая комплектация электрохирургического аппарата:
| Наименование | Количество |
|---|---|
| Электронный блок с ножным педальным управлением | 1 комплект |
| Монополярный электрододержатель для электродов Ø 2 мм | 1 шт. |
| Пассивный электрод | 1 шт. |
| Комплект косметологических электродов | 1 комплект |
Обратите внимание: аппарат поддерживает биполярный режим, однако биполярный электрододержатель и биполярный пинцет не входят в указанную базовую комплектацию. Необходимые дополнительные инструменты можно подобрать отдельно.
Конструкция и управление аппаратом
Аппарат состоит из электронного блока и отдельной ножной педали. Электронный блок размещён в компактном пластмассовом корпусе с передней и задней панелями.

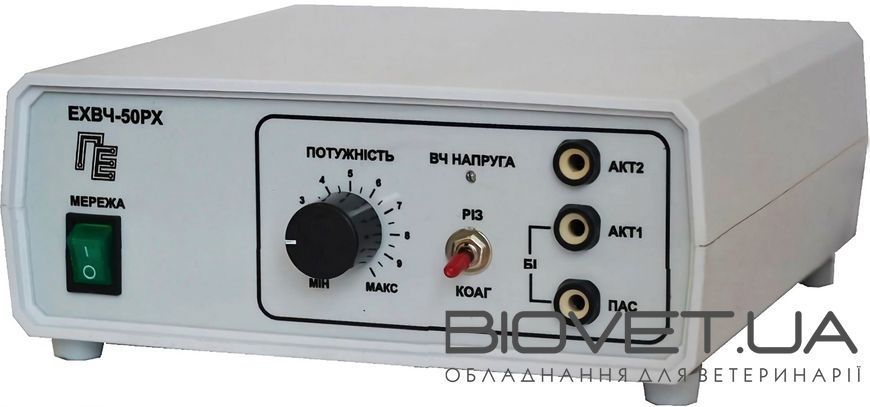

Передняя панель электронного блока
На передней панели расположены:
- Тумблер-индикатор «МЕРЕЖА» — включение и выключение аппарата. После включения загорается зелёный индикатор.
- Регулятор «ПОТУЖНІСТЬ» — установка необходимого уровня выходной мощности.
- Синий индикатор «ВЧ НАПРУГА» — отображает активацию высокочастотного генератора.
- Переключатель «РІЗ / КОАГ» — выбор режима разрезания или коагуляции.
- Разъём «ПАС» — подключение кабеля пассивного электрода.
- Разъём «АКТ 1» — подключение кабеля монополярного электрододержателя или держателя игл для эпиляции.
- Разъём «АКТ 2» — подключение кабеля с держателем активных электродов.
Для использования совместимого биполярного инструмента соответствующий электрододержатель подключается к разъёмам «АКТ 1» и «ПАС» согласно руководству производителя.
Задняя панель электронного блока
На задней панели расположены:
- Разъём «ПЕДАЛЬ» — для подключения ножной педали.
- Кабель питания — для подключения аппарата к сети переменного тока.
Ножная педаль
Педаль выполнена в виде напольной подпружиненной платформы:
- при нажатии включается подача высокочастотного напряжения;
- одновременно загорается синий индикатор и включается звуковой сигнал;
- после отпускания педали подача ВЧ-напряжения прекращается.
Педаль соединяется с электронным блоком кабелем длиной не менее 1,5 м с помощью штекерного разъёма.
Условия эксплуатации
- температура окружающего воздуха — от +10 до +35 °C;
- относительная влажность воздуха — до 80% при температуре +25 °C;
- эксплуатация — в специально оборудованных помещениях;
- продолжительность одной активации ВЧ-тока — до 10 секунд;
- пауза между активациями — 30 секунд;
- время постоянного подключения аппарата к электросети — не более 8 часов.
Безопасная эксплуатация ЭХВА-350М/120Б «Надія-2» 50РХ
Аппарат должен использоваться только подготовленным персоналом после ознакомления с руководством по эксплуатации. Не допускается работа с неисправным оборудованием или аппаратом, в работе которого выявлены отклонения.
- при монополярной работе необходимо обеспечить надежный контакт пассивного электрода с телом животного;
- животное должно быть изолировано от металлических частей операционного стола;
- кабели электродов необходимо размещать так, чтобы они не касались животного и других кабелей;
- активные электроды, которые временно не используются, должны быть изолированы от животного;
- при коагуляции через хирургический инструмент педаль нажимают только после контакта активного электрода с инструментом;
- нельзя оставлять педаль нажатой после завершения воздействия ВЧ-током;
- проверку, ремонт и регулировку электронного блока должны выполнять уполномоченные специалисты.
Запрещено использовать аппарат при наличии горючих смесей анестетиков и в других условиях, ограниченных руководством производителя.
Купить ЭХВА-350М/120Б «Надія-2» 50РХ для ветеринарной клиники
Перед заказом рекомендуем определить необходимые режимы работы, типы электрохирургических процедур, формы активных электродов и потребность в дополнительном биполярном инструменте.
Специалисты BIOVET.UA помогут уточнить актуальную комплектацию ЭХВА-350М/120Б «Надія-2» 50РХ, подобрать совместимые электроды и дополнительные инструменты, а также оценить возможность применения аппарата в соответствии с задачами ветеринарной клиники.
