Линейный УЗИ-датчик L12-3m, 3,0–13,0 МГц, Mindray

Линейный УЗИ-датчик L12-3m, 3,0–13,0 МГц, Mindray

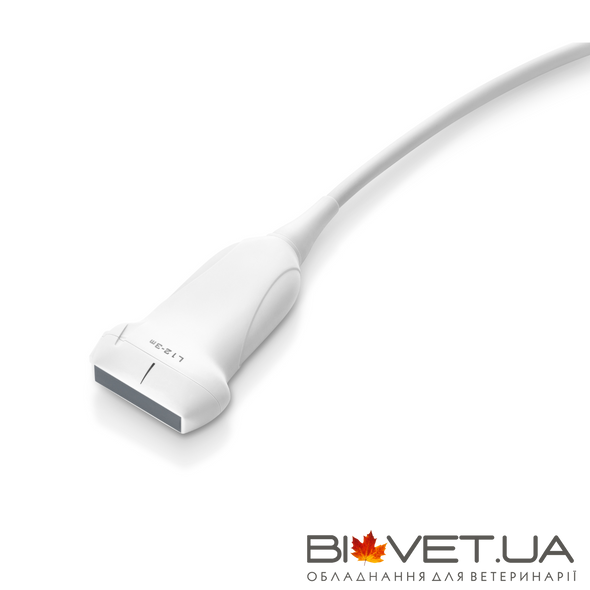

Mindray L12-3m — широкополосный линейный датчик для ветеринарной ультразвуковой диагностики, совместимый с системами Mindray Vetus 30 и Vetus E3. Модель предназначена для абдоминальных исследований, визуализации малых органов и диагностики опорно-двигательной системы у собак и кошек, а также для исследований опорно-двигательного аппарата лошадей.

Датчик работает в частотном диапазоне 3,0–13,0 МГц, имеет линейное поле обзора шириной 38 мм с возможностью расширения до 100°. Сочетание широкого частотного диапазона и линейной геометрии обеспечивает возможность детальной визуализации поверхностных и более глубоко расположенных мягкотканных структур. Для проведения интервенционных процедур предусмотрена совместимость с многоугловой многоразовой биопсийной направляющей NGB-007.

Для каких исследований используется L12-3m?

Mindray L12-3m сочетает возможности для общей и специализированной ветеринарной диагностики. Датчик подходит для клиник мелких животных, которые проводят абдоминальные исследования и оценку поверхностных структур, а также для ветеринарных специалистов, работающих с заболеваниями опорно-двигательного аппарата собак, кошек и лошадей.

Особенности линейного датчика Mindray L12-3m

Частотный диапазон 3,0–13,0 МГц позволяет адаптировать параметры ультразвукового исследования к различным анатомическим структурам. Более низкие частоты обеспечивают лучшее проникновение ультразвуковых волн в ткани, тогда как более высокие способствуют повышению детализации структур, расположенных ближе к поверхности.

Благодаря такому диапазону L12-3m может использоваться для исследований с различными требованиями к глубине сканирования и пространственному разрешению, что особенно важно в условиях ветеринарной клиники с пациентами разной комплекции.

Линейное поле обзора шириной 38 мм обеспечивает прямоугольную область визуализации без расширения. Такая геометрия удобна для последовательного осмотра поверхностных тканей, сухожилий, мышц и других структур, анатомическое расположение которых требует точного позиционирования датчика.

Расширенное поле обзора до 100° позволяет увеличивать угловой охват сектора сканирования по сравнению со стандартным линейным полем. Это может быть полезно при оценке анатомических структур, выходящих за пределы обычной прямоугольной области визуализации.

Важно учитывать, что 38 мм и 100° характеризуют разные режимы формирования поля обзора: первое значение определяет ширину стандартного линейного изображения, второе — максимальный угол расширенного поля обзора.

Дополнительные возможности с Mindray Vetus E3

В спецификации Mindray Vetus E3 Series для датчика L12-3m отдельно подтверждена поддержка ряда функций ультразвуковой визуализации:

• iScape — панорамная ультразвуковая визуализация, позволяющая формировать протяженное изображение анатомических структур при последовательном перемещении датчика.
• Smart 3D — технология построения трехмерных ультразвуковых изображений для пространственной оценки исследуемых структур.
• Free Xros M — анатомический M-режим, позволяющий размещать линию измерения в соответствии с ориентацией исследуемой структуры.
• iNeedle — функция улучшения визуализации биопсийной иглы во время процедур под ультразвуковым контролем.

Кроме того, для комбинации Vetus E3 и L12-3m подтверждена функция Smart Track, обеспечивающая автоматическую настройку положения и угла области интереса во время допплеровских исследований, а также соответствующих параметров контрольного объема в режиме PW.

Перечисленные функции подтверждены документацией именно для Mindray Vetus E3. Их доступность зависит от конфигурации системы и установленных программных опций. Поддержка этих возможностей в Vetus 30 требует отдельного подтверждения производителя.

Совместимость с УЗИ-системами Mindray

Датчик Mindray L12-3m указан в документации производителя для ультразвуковых систем Vetus 30 и Vetus E3. При этом поддержка отдельных режимов визуализации и программных функций зависит от конкретной системы, версии программного обеспечения и установленных опций. Совместимость с другими моделями Mindray требует отдельного подтверждения.

Поддержка биопсии

Для датчика Mindray L12-3m предусмотрена совместимость с биопсийной направляющей NGB-007. Производитель определяет ее как multiangle, reusable — многоугловую и многоразовую.

Направляющая используется для позиционирования иглы во время интервенционных процедур под ультразвуковым контролем. Многоугловая конструкция позволяет выбирать предусмотренное насадкой направление введения инструмента в соответствии с расположением целевой структуры.

В системе Mindray Vetus E3 датчик также поддерживает функцию iNeedle, которая помогает улучшать визуализацию иглы во время ультразвуковых манипуляций. Наличие этой функции в Vetus 30 отдельно не подтверждено.

Технические характеристики Mindray L12-3m
