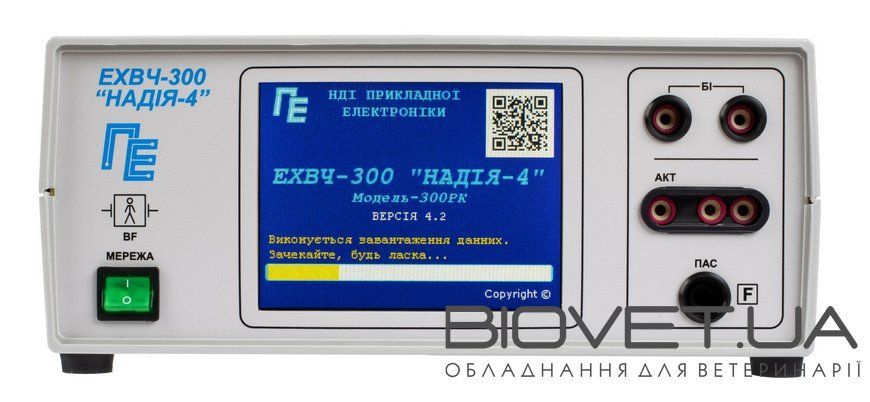

Высокочастотный электрохирургический аппарат ЭХВЧ-300 «Надія-4» — модель 300РК/4.2
ЭХВЧ-300 «Надія-4» (модель 300РК/4.2) — высокочастотный электрохирургический аппарат для резания, резекции, коагуляции, вапоризации и биполярного перекрытия мягких тканей и кровеносных сосудов. Модель может применяться при оперативных вмешательствах у животных в соответствии с квалификацией специалиста, характером процедуры и требованиями руководства по эксплуатации. Аппарат предназначен для работы с монополярными и биполярными электрохирургическими инструментами в специально оборудованных операционных помещениях.
Аппарат оснащен сенсорным монитором, поддерживает 10 программируемых профилей и обеспечивает выходную мощность до 300 Вт в зависимости от выбранного режима. Основная частота высокочастотного сигнала составляет 440 ± 10 кГц (0,44 ± 0,01 МГц).
В модели предусмотрены монополярные режимы резания и коагуляции, биполярное резание, резекция, вапоризация и перекрытие. Уровень мощности можно изменять во время подачи ВЧ-тока, а настройки режимов сохраняются в профилях для быстрого повторного использования.
Ключевые особенности модели 300РК/4.2: мощность до 300 Вт, сенсорное управление, 10 рабочих профилей, монополярные и биполярные режимы, дискретная регулировка мощности, контроль пассивного электрода, автоматическая блокировка ВЧ-выхода в аварийных ситуациях, пароль доступа и защита от разрядов дефибриллятора.
Преимущества ЭХВЧ-300 модели 300РК/4.2 для оснащения операционной
Мощность до 300 Вт
Максимальная мощность 300 Вт доступна в отдельных монополярных и биполярных режимах резания, резекции, вапоризации и перекрытия.
Сенсорное управление
На мониторе отображаются режимы резания и коагуляции, установленные уровни мощности, номер профиля и системные сообщения.
10 программируемых профилей
Аппарат запоминает выбранные режимы и уровни мощности, а каждому профилю можно присвоить собственное название.
Монополярная и биполярная работа
Предусмотрены режимы для стандартных электродов, резектоскопов, лапароскопических и артроскопических инструментов.
Контроль пассивного электрода
При разрыве цепи пассивного электрода аппарат прекращает подачу ВЧ-тока и выводит предупреждение на монитор.
Настройки доступа
В системном меню доступны выбор языка, установка пароля и времени автоматического прекращения подачи выходной мощности.
ЭХВЧ-200 модели 200РК/DFS может применяться в ветеринарной хирургии при оперативных вмешательствах, требующих контролируемого высокочастотного рассечения мягких тканей, коагуляции тканей и кровеносных сосудов, биполярного перекрытия, а также работы с монополярными или биполярными инструментами.
Модель поддерживает монополярные и биполярные режимы, работу со стандартными электродами, резектоскопами, лапароскопическими и артроскопическими инструментами и обеспечивает мощность до 300 Вт в зависимости от выбранного режима. Конкретный режим, тип инструмента и уровень мощности определяет подготовленный специалист с учетом свойств ткани, характера вмешательства и требований руководства по эксплуатации.
ЭХВЧ-300 модели 300РК/4.2 может применяться в ветеринарной хирургии при оперативных вмешательствах, требующих контролируемого высокочастотного рассечения, резекции, коагуляции, вапоризации тканей и кровеносных сосудов, а также биполярного перекрытия.
Контроль пассивного электрода
При разрыве цепи пассивного электрода подача ВЧ-тока прекращается, а на мониторе отображается предупреждение о необходимости проверить соединение.
Контроль аварийных состояний
Во время автоматического тестирования аппарат контролирует собственное состояние. При возникновении критической ошибки на мониторе появляется сообщение о необходимости перезагрузить систему.
10 профилей настроек
Для каждого профиля сохраняются выбранные режимы резания и коагуляции и соответствующие уровни мощности. Профилю можно присвоить собственное название.
Системные настройки
В меню доступны выбор языка, установка пароля и настройка времени автоматического прекращения подачи выходной мощности.
Сенсорный монитор объединяет выбор режимов резания и коагуляции, установку выходной мощности, переключение профилей и доступ к системным параметрам. На рабочем экране отображаются активные режимы, заданные уровни мощности, номер профиля и служебные сообщения.
Сенсорное управление, профили и системные сообщения
Режимы работы ЭХВЧ-300, модель 300РК/4.2
Аппарат обеспечивает два основных вида работы — РІЗАННЯ и КОАГУЛЯЦІЯ. Параметры каждого режима зависят от типа подключенного инструмента и оптимальной нагрузки.
| Вид работы | Применение | Режим | Оптимальная нагрузка | Диапазон мощности |
|---|---|---|---|---|
| Резание | Монополярное | Резание | 500 Ом | 10–300 Вт |
| Смешанное резание | 500 Ом | 10–200 Вт | ||
| Резекция | 500 Ом | 10–300 Вт | ||
| Лапаро/артро | 500 Ом | 10–200 Вт | ||
| Биполярное | Резание | 100 Ом | 10–300 Вт | |
| Резекция | 25 Ом | 10–300 Вт | ||
| Вапоризация | 25 Ом | 10–300 Вт | ||
| Коагуляция | Монополярное | Глубокая коагуляция | 100 Ом | 5–200 Вт |
| Контактная коагуляция | 500 Ом | 5–120 Вт | ||
| Коагуляция резектоскопом | 100 Ом | 5–120 Вт | ||
| Лапаро/артро | 100 Ом | 5–120 Вт | ||
| Биполярное | Перекрытие | 25 Ом | 5–300 Вт | |
| Глубокая коагуляция | 100 Ом | 5–120 Вт | ||
| Резекция | 100 Ом | 5–200 Вт | ||
| Вапоризация | 100 Ом | 5–200 Вт |
Управление, индикация и контроль
- дискретная регулировка мощности: шаг 1 Вт в диапазоне 5–50 Вт, 5 Вт в диапазоне 50–120 Вт и 10 Вт свыше 120 Вт;
- управление монополярным ВЧ-выходом педалью или кнопками на электрододержателе;
- смена рабочего инструмента без выключения и перезагрузки системы;
- изменение уровня мощности во время активной подачи ВЧ-тока;
- световая и звуковая индикация режимов, мощности и активации ВЧ-выхода;
- блокировка переключения режима во время активного ВЧ-воздействия;
- автоматическая блокировка выходной мощности при критическом отклонении параметров;
- блокировка ВЧ-выхода и предупреждение на мониторе при разрыве цепи пассивного электрода.
- звуковое сопровождение переключения режимов, изменения уровня мощности и активации ВЧ-выхода;
- управление монополярным ВЧ-выходом возможно как ножной педалью, так и кнопками на совместимом электрододержателе;
- сохранение до 10 профилей с выбранными режимами и уровнями мощности;
Технические характеристики
Рабочая частота аппарата составляет 0,44 ± 0,01 МГц. Выходная мощность и оптимальная нагрузка зависят от выбранного монополярного или биполярного режима.
| Название и модель | ЭХВЧ-300 «Надія-4», модель 300РК/4.2 |
| Виды работы | Резание, коагуляция |
| Основная частота ВЧ-сигнала | 440 ± 10 кГц (0,44 ± 0,01 МГц) |
| Максимальная выходная мощность | До 300 Вт в зависимости от режима |
| Максимальное выходное напряжение | Резание — до 450 В; коагуляция — до 300 В |
| Ограничение выходного тока | Не более 5,0 А |
| Количество программируемых профилей | 10 |
| Напряжение питания | 220 ± 22 В |
| Частота сети | 50 ± 1 Гц |
| Потребляемая мощность | Не более 600 В·А |
| Время готовности после включения | Не более 5 секунд |
| Рабочий цикл | 10 секунд подачи ВЧ-тока / 30 секунд паузы |
| Максимальная продолжительность работы | До 8 часов в повторно-кратковременном режиме |
| Габариты электронного блока | 300 × 220 × 120 мм |
| Габариты педали | 200 × 230 × 50 мм |
| Масса электронного блока | Не более 5 кг |
| Масса педали | Не более 1 кг |
| Длина кабеля педали | Не менее 3 м |
| Площадь пассивного электрода | Не более 390 см² |
| Назначенный ресурс | 5 лет |
| Средняя наработка на отказ | Не менее 1000 часов |
Классификация и защита
| Климатическое исполнение | УХЛ 4.2 |
| Устойчивость к механическому воздействию | Группа 2 |
| Класс по последствиям возможных отказов | Класс В |
| Защита от поражения электрическим током | Класс II, рабочая часть типа BF |
| Степень защиты электронного блока | IP24 |
| Степень защиты педали | IPX7 |
| Класс потенциального риска | IIб |
| Защита от дефибриллятора | Предусмотрена |
Аппарат не относится к оборудованию жизнеобеспечения и средствам измерительной техники медицинского назначения.
Комплект поставки
| № | Наименование | Обозначение | Количество |
|---|---|---|---|
| 1 | Электронный блок | — | 1 шт. |
| 2 | Педаль управления (двухклавишная) | Б-001 | 1 шт. |
| 3 | Пассивный (нейтральный) электрод | Б-003 | 1 шт. |
| 4 | Держатель монополярных электродов (2,0 мм) | Б-005 | 1 шт. |
| 5 | Держатель биполярных пинцетов | Б-007 | 1 шт. |
| 6 | Пинцет биполярный, прямой, 200 мм | ПП-007 | 1 шт. |
| 7 | Электрод-нож прямой | 04500 | 1 шт. |
| 8 | Электрод-нож изогнутый | 04500 | 1 шт. |
| 10 | Руководство по эксплуатации | — | 1 шт. |
| 11 | Упаковка для аппарата | — | 1 шт. |
Конструкция и органы управления
Конструктивно ЭХВЧ-300 модели 300РК/4.2 состоит из электронного блока и отдельной двухклавишной ножной педали. Электронный блок выполнен в пластиковом корпусе и содержит сенсорный монитор, разъемы для монополярных, биполярных и пассивного электродов, элементы настройки и сетевой выключатель.

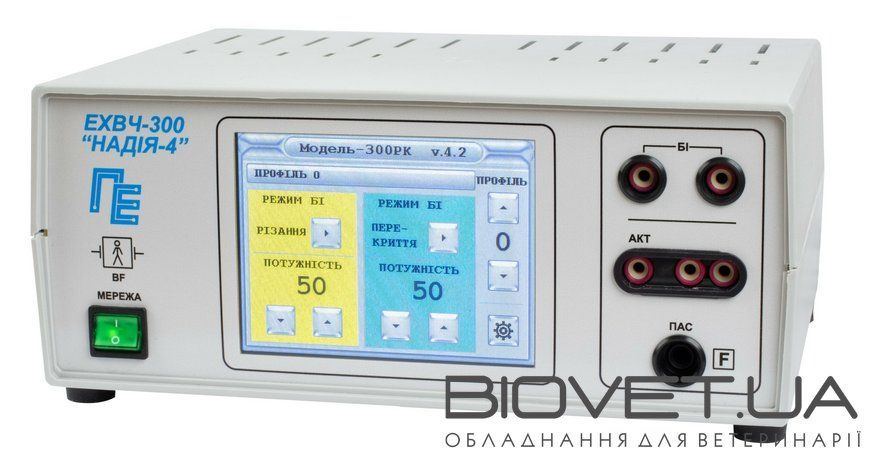

Передняя панель электронного блока
- сенсорный монитор;
- индикатор режима «РІЗАННЯ»;
- кнопка-индикатор названия профиля;
- кнопка переключения режимов резания;
- индикатор режима «КОАГУЛЯЦІЯ»;
- кнопка переключения режимов коагуляции;
- кнопки переключения профилей;
- индикатор номера профиля;
- разъемы «БІ» для подключения биполярного электрододержателя;
- разъем «АКТ» для подключения монополярного электрододержателя;
- разъем «ПАС» для подключения пассивного электрода;
- кнопка системных настроек: пароль, язык и автоматическое отключение мощности;
- кнопки настройки мощности коагуляции;
- индикаторы уровня мощности резания и коагуляции;
- кнопки настройки мощности резания;
- выключатель «МЕРЕЖА».
Задняя панель электронного блока
- разъем для подключения ножной педали;
- вентилятор системы охлаждения;
- кабель питания.
Двухклавишная ножная педаль
- левая платформа — активация режима резания;
- правая платформа — активация режима коагуляции;
- после отпускания платформы подача ВЧ-тока прекращается;
- степень защиты корпуса педали — IPX7.
Принцип электрохирургического воздействия
ЭХВЧ-300 модели 300РК/4.2 является источником высокочастотного тока. Электрохирургический эффект основан на локальном нагревании ткани ВЧ-током в зоне контакта рабочего инструмента.
Монополярное применение
ВЧ-ток проходит между активным и пассивным электродами. Благодаря меньшей рабочей поверхности активного электрода в зоне контакта формируется более высокая плотность тока. В зависимости от режима и уровня мощности происходит рассечение, резекция или коагуляция ткани.
Биполярное применение
Обе рабочие части биполярного инструмента являются активными. Ток проходит между ними через захваченную ткань, локально нагревает ее и обеспечивает резание, коагуляцию, резекцию, вапоризацию или перекрытие в соответствии с выбранным режимом.
Безопасная эксплуатация ЭХВЧ-300 модели 300РК/4.2
- температура окружающего воздуха — от +10 до +35 °C;
- относительная влажность — до 80% при температуре +25 °C;
- аппарат должен использоваться только подготовленным персоналом после ознакомления с руководством по эксплуатации;
- мощность необходимо устанавливать на минимальном уровне, достаточном для необходимого электрохирургического воздействия;
- при монополярной работе необходимо обеспечить полный и надежный контакт пассивного электрода с телом животного;
- животное должно быть изолировано от металлических частей операционного стола;
- кабели электродов не должны касаться животного или других соединительных кабелей;
- при наличии имплантированных стимуляторов, датчиков или посторонних металлических предметов необходимо учитывать ограничения руководства; в случае крайней необходимости предусмотрено применение только биполярной коагуляции;
- ремонт аппарата должен выполняться только сервисными центрами производителя.
Запрещено использовать аппарат при наличии горючих смесей анестетика с воздухом или кислородом, закиси азота и горючих дезинфицирующих жидкостей в зоне проведения процедуры.
Купить ЭХВЧ-300 «Надія-4» модели 300РК/4.2 для ветеринарной клиники
Перед заказом рекомендуем определить необходимые монополярные и биполярные режимы, типы рабочих инструментов и требования к комплектации операционной ветеринарной клиники.
Специалисты BIOVET.UA помогут уточнить актуальную комплектацию ЭХВЧ-300 «Надія-4» модели 300РК/4.2, подобрать совместимые монополярные и биполярные электрохирургические инструменты и оценить возможность применения аппарата в соответствии с задачами ветеринарной клиники.
